Évacuation évier cuisine : schéma 40/50 mm

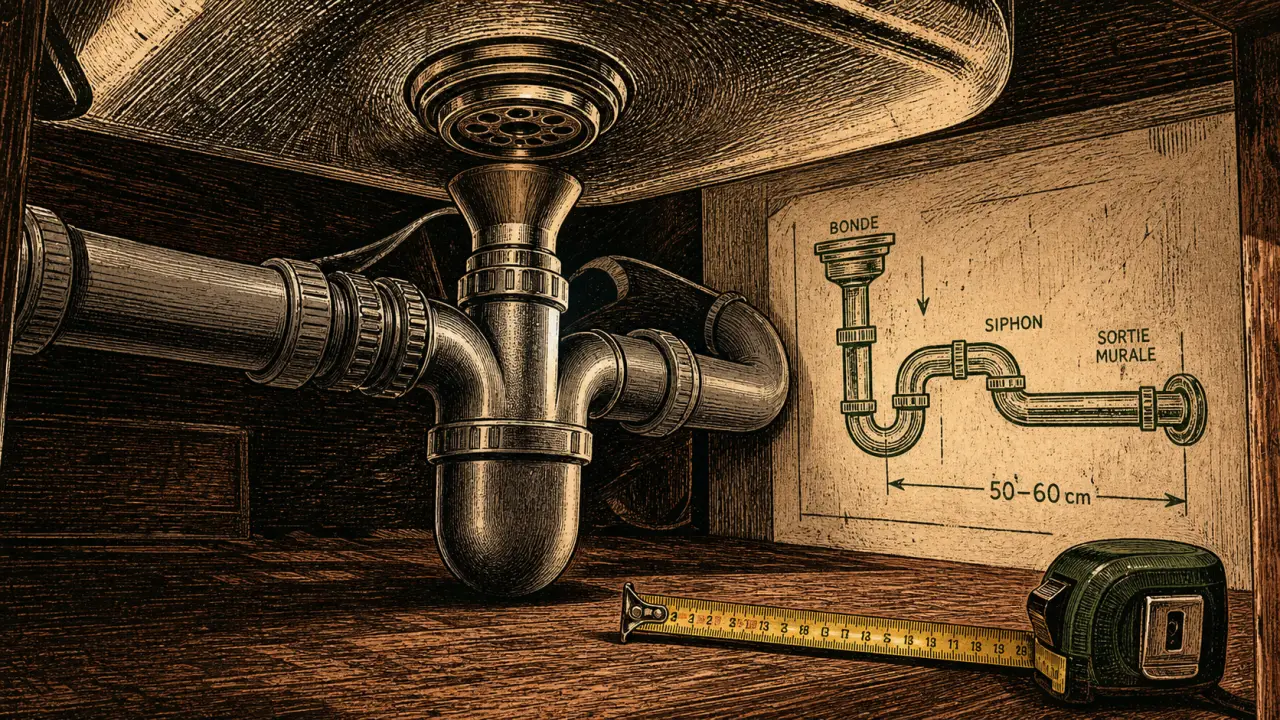

Pour réussir l’évacuation d’un évier de cuisine, il faut visualiser le chemin de l’eau : elle part de la bonde, passe par le siphon, rejoint un tuyau d’évacuation, puis la sortie murale vers le réseau d’eaux usées. Le schéma sert à organiser ce parcours avant toute coupe, tout raccordement ou tout collage, surtout si un lave-vaisselle partage le même drain.

Table des matières

Lire le schéma sous évier : le parcours réel des eaux usées

Un schéma de plomberie d’évier cuisine ne doit pas mélanger deux circuits distincts. D’un côté, l’alimentation apporte l’eau froide et l’eau chaude au mitigeur. De l’autre, l’évacuation récupère les eaux grises issues de l’évier, puis les dirige vers la canalisation. C’est cette partie qui conditionne l’absence d’odeurs, la vitesse d’écoulement et la facilité d’entretien.

Les éléments indispensables à faire apparaître

Sur un schéma clair, on retrouve la bonde, placée au fond de la cuve, le siphon, le tuyau d’évacuation, les raccords et la sortie murale. Si l’évier possède deux bacs, chaque bonde rejoint généralement un collecteur avant d’arriver au siphon. Si un lave-vaisselle est prévu, son tuyau de vidange doit aussi apparaître, avec son point de raccordement.

Le siphon retient une petite quantité d’eau appelée garde d’eau. Cette barrière empêche les remontées d’odeurs depuis la canalisation. Sans garde d’eau efficace, même une installation neuve peut dégager des odeurs désagréables sous le plan de travail.

Schéma de principe à retenir

Élément	Position dans le circuit	Fonction
Bonde	Au fond de la cuve	Collecter l’eau de l’évier
Siphon	Sous la bonde ou le collecteur	Bloquer les odeurs grâce à la garde d’eau
Tuyau d’évacuation	Entre siphon et sortie murale	Conduire les eaux usées
Sortie murale	Dans le mur, derrière le meuble	Relier l’évier au réseau d’eaux usées
Raccord lave-vaisselle	Sur siphon double sortie ou raccord spécifique	Mutualiser l’évacuation

Diamètre, hauteur et pente : les repères qui évitent les problèmes

Le bon schéma ne se limite pas à un dessin. Il indique les dimensions qui rendent l’installation fiable. Les deux valeurs les plus utiles concernent le diamètre du tuyau et la hauteur de la sortie d’évacuation murale.

Guide pratique de la norme NF DTU 60.1 pour la plomberie sanitaire · Découvrez les règles techniques essentielles et les hauteurs d’installation réglementaires pour vos travaux de plomberie sanitaire.

Quel diamètre prévoir selon la configuration ?

Pour un évier seul, le diamètre standard du tuyau d’évacuation est de 40 mm. C’est le repère courant pour évacuer correctement les eaux grises d’un bac de cuisine. Dès qu’un lave-vaisselle est raccordé sur le même drain, il faut prévoir un diamètre de 50 mm, afin d’absorber le débit supplémentaire et de limiter les risques de reflux ou d’écoulement lent.

Configuration	Diamètre à prévoir	Pourquoi
Évier simple ou double sans appareil raccordé	40 mm	Dimension standard pour l’évacuation de l’évier
Évier avec lave-vaisselle sur le même drain	50 mm	Meilleure capacité d’évacuation pour deux sources d’eau

À quelle hauteur placer la sortie murale ?

La sortie d’évacuation murale doit se situer entre 50 et 60 cm du sol, selon les prescriptions mentionnées du DTU 60.1 ou du DTU 60.11. Cette plage facilite le raccordement au siphon tout en conservant une organisation cohérente sous l’évier. Une sortie trop haute complique l’écoulement gravitaire. Une sortie trop basse oblige souvent à multiplier les coudes ou les adaptations peu pratiques.

La pente du tuyau reste également essentielle. Même sans valeur chiffrée imposée ici, le principe est simple : l’eau doit toujours descendre vers la canalisation, sans contre-pente ni portion horizontale inutilement longue. Une pente insuffisante favorise les dépôts alimentaires, les graisses figées et, à terme, les bouchons chroniques.

Raccorder un lave-vaisselle sans désorganiser le meuble

Dans beaucoup de cuisines, l’évier et le lave-vaisselle partagent la même évacuation. Cette configuration est pratique, compacte et évite de créer une évacuation indépendante, à condition d’utiliser les bons composants.

Siphon double sortie ou raccord spécifique

La solution la plus courante consiste à installer un siphon double sortie. Il reçoit l’eau de l’évier et dispose d’une entrée dédiée au tuyau d’évacuation du lave-vaisselle. Un raccord spécifique peut aussi permettre au tuyau de vidange de rejoindre le même circuit. Dans les deux cas, le raccordement doit rester accessible pour pouvoir démonter, nettoyer ou resserrer une pièce en cas de fuite.

Le gain d’espace sous le plan de travail est réel, surtout dans les cuisines avec poubelle intégrée, tiroirs coulissants ou rangements bas. Mais ce gain ne doit pas faire disparaître l’accès au siphon. Une installation trop serrée devient pénible à entretenir et peut transformer un simple nettoyage en démontage complet du meuble.

Il faut aussi penser à ce que l’on ne voit pas immédiatement. Sous un évier, les zones d’ombre derrière le siphon, contre le fond du meuble ou sous le rebord du plan de travail cachent souvent les premiers signes d’un mauvais montage : goutte lente, trace blanchâtre, dépôt gras, tuyau légèrement pincé. Avant de refermer le meuble ou de poser les accessoires, il vaut mieux éclairer ces recoins et vérifier le circuit sous plusieurs angles. Cette inspection visuelle évite de découvrir trop tard une fuite discrète ou un raccord inaccessible.

Cas d’un évier double bac

Pour un évier double bac, le schéma doit montrer les deux bondes, le collecteur et le siphon commun. Le principe reste le même, mais l’encombrement augmente. Il faut donc anticiper la position du siphon, l’orientation de la sortie murale et le passage éventuel du tuyau de lave-vaisselle. Plus le dessin est précis avant la pose, moins il y a de reprises à faire après l’installation de la cuisine.

Choisir le bon matériel avant de commencer

Les pièces d’évacuation ne sont pas forcément coûteuses, mais elles sont critiques. Une bonde mal adaptée, un siphon inapproprié ou un raccord difficile d’accès peut suffire à créer des odeurs, des fuites ou des bouchons répétés.

Comparer les principaux siphons

Type de siphon	Usage conseillé	Point de vigilance
Siphon bouteille	Montage courant sous évier, entretien simple	Vérifier l’encombrement dans le meuble
Siphon tubulaire	Configuration classique avec tuyauterie apparente ou ajustée	Soigner l’alignement des tubes
Siphon double sortie	Évier avec lave-vaisselle raccordé	Contrôler l’étanchéité de l’entrée appareil

À titre indicatif, agencerenovdesign.fr cite un prix de 9 € à 25 € pour un siphon bouteille ou tubulaire, et de 12 € à 20 € pour une bonde standard. Ces montants montrent qu’il est rarement pertinent d’économiser sur une pièce mal adaptée. Le vrai coût vient surtout des reprises, des fuites ou du démontage après coup.

Matériel et contrôles utiles

Une bonde compatible avec la cuve de l’évier.
Un siphon adapté : bouteille, tubulaire ou double sortie.
Des tuyaux au bon diamètre : 40 mm ou 50 mm selon la configuration.
Des raccords cohérents avec la sortie murale existante.
Des joints en bon état, posés sans torsion.
Un accès suffisant pour démonter le siphon et nettoyer la garde d’eau.

Avant l’achat, mesurez la hauteur de sortie murale, repérez l’emplacement du lave-vaisselle et vérifiez l’espace disponible sous l’évier. Cette étape évite les montages bricolés avec trop de coudes ou des tuyaux forcés.

Installation pas à pas et erreurs fréquentes à éviter

Une installation fiable se prépare dans l’ordre : mesure, assemblage à blanc, raccordement, puis test. C’est plus sûr que de fixer définitivement chaque pièce au fur et à mesure sans vision globale.

Ordre de montage recommandé

Repérer la sortie d’évacuation murale et vérifier qu’elle se situe idéalement entre 50 et 60 cm du sol.
Installer la bonde sur l’évier avec son joint, sans serrage excessif.
Positionner le siphon sous la bonde ou sous le collecteur d’un évier double bac.
Présenter les tuyaux d’évacuation jusqu’à la sortie murale, en respectant le sens d’écoulement.
Raccorder le lave-vaisselle sur un siphon double sortie ou via un raccord spécifique si nécessaire.
Serrer les raccords, puis faire couler de l’eau abondamment pour contrôler les fuites.
Tester ensuite l’évacuation avec l’évier rempli partiellement, puis vidé rapidement.

Les erreurs qui provoquent odeurs et bouchons

Les problèmes viennent souvent d’une combinaison de détails : diamètre trop faible avec un lave-vaisselle, pente insuffisante, siphon mal choisi, sortie murale mal exploitée ou raccord inaccessible. Une installation mal réalisée peut provoquer des bouchons chroniques et des odeurs. agencerenovdesign.fr évoque ce type de problème dans 30 % des chantiers de rénovation cuisine coordonnés.

L’autre erreur fréquente consiste à penser le schéma après la pose des meubles. Une mauvaise anticipation de l’organisation des circuits peut faire perdre du temps, voire obliger à reprendre une partie du chantier. Le bon réflexe consiste à valider le passage des tuyaux, l’accès au siphon et la compatibilité avec les rangements avant de fixer définitivement l’évier et les appareils.

Enfin, une évacuation de cuisine doit rester entretenable. Si le siphon n’est pas démontable facilement, le jour où des graisses ou des déchets alimentaires s’accumulent, l’intervention sera plus longue et plus salissante. Un bon schéma n’est donc pas seulement conforme sur le papier, il reste lisible, accessible et logique une fois la cuisine utilisée au quotidien.
