Vous venez d’acheter une plaque à induction avec 4 fils et vous ne savez pas comment la raccorder en toute sécurité ? Le principe est simple, mais les erreurs peuvent être dangereuses pour votre installation comme pour l’appareil. Ce guide vous aide à comprendre les fils, à respecter les normes, et à savoir clairement ce que vous pouvez faire vous-même… et ce qu’il vaut mieux confier à un électricien.
Comprendre le branchement d’une plaque induction 4 fils
Avant de toucher à un tournevis, il est essentiel d’identifier correctement les 4 fils de votre plaque à induction. Cette étape conditionne un raccordement conforme, sans risque de court-circuit, de chauffe anormale ou de garantie annulée. Vous allez voir que, même si les couleurs varient parfois, la logique reste toujours la même.
Comment reconnaître les 4 fils de la plaque induction sans se tromper
Les plaques à induction en 230 V monophasé présentent généralement un fil de phase, un neutre et un ou deux fils de terre. Le repérage passe d’abord par les couleurs, puis par la vérification sur la notice et le bornier de la plaque.
Dans la majorité des cas, vous trouverez un fil marron ou noir pour la phase, un fil bleu pour le neutre et deux fils vert/jaune pour la terre. Cette double terre n’est pas toujours présente sur tous les modèles, mais elle assure une protection renforcée de l’appareil.
Le bornier situé sous la plaque comporte des repères gravés : L pour la phase (parfois L1 et L2), N pour le neutre, et le symbole terre. Prenez le temps de comparer ces repères avec les fils sortant de votre appareil avant tout branchement. Si les couleurs ne sont pas standard, référez-vous impérativement au schéma fourni par le fabricant, souvent collé sous la plaque ou dans le manuel d’installation.
Différence entre branchement 3 fils et branchement plaque induction 4 fils
Une plaque avec 3 fils regroupe souvent la terre sur un seul conducteur, alors qu’un branchement 4 fils sépare parfois des fonctions de protection ou d’alimentation. La présence d’un quatrième fil peut correspondre à un second conducteur de terre ou à une configuration préparant l’appareil pour un usage en triphasé sur certains modèles polyvalents.
Concrètement, sur une installation domestique classique en monophasé, les deux fils de terre doivent être raccordés ensemble sur la même borne de protection. Certains fabricants prévoient cette double connexion pour faciliter le câblage ou améliorer la sécurité. Comprendre cette nuance évite de ponter ou de regrouper des fils de manière hasardeuse et dangereuse.
Pourquoi les couleurs des fils ne suffisent pas toujours pour le raccordement
En théorie, la norme NFC 15-100 prévoit des codes couleur précis : marron ou noir pour la phase, bleu pour le neutre et vert/jaune pour la terre. En pratique, certains fabricants étrangers ou anciens modèles ne respectent pas parfaitement ces codes.
Vous pourriez par exemple tomber sur un fil gris, blanc ou rouge, sans explication claire. C’est pourquoi il est indispensable de contrôler le schéma de branchement sur la plaque, voire de tester la continuité des fils avec un multimètre lorsqu’un doute subsiste. Ne jamais se fier uniquement aux couleurs évite les inversions dangereuses qui pourraient griller la carte électronique de votre plaque dès la première mise sous tension.

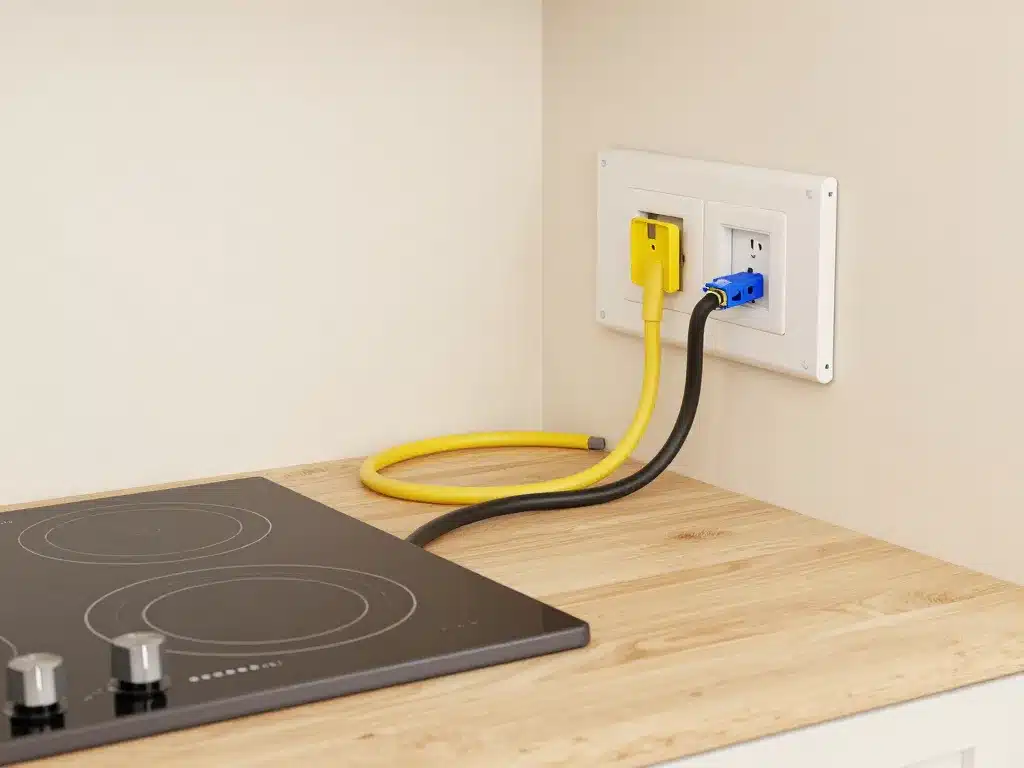

Préparer une installation électrique conforme pour une plaque induction
Avant de penser au branchement des 4 fils, il faut vérifier que votre installation électrique est adaptée à une plaque à induction. Une section de câble insuffisante ou une protection mal calibrée crée un risque réel de surchauffe et d’incendie. Un rapide diagnostic vous permettra de savoir si vous partez sur de bonnes bases ou s’il faut faire adapter votre circuit.
Quelle section de câble et quel disjoncteur pour une plaque induction 4 fils
Pour une plaque à induction domestique, on utilise généralement un circuit dédié en 6 mm² protégé par un disjoncteur 32 A. Cette configuration est adaptée à la puissance élevée (souvent entre 6 000 et 7 400 W) et aux appels de courant importants au démarrage.
| Puissance de la plaque | Section de câble | Disjoncteur |
|---|---|---|
| Jusqu’à 3 680 W | 2,5 mm² | 20 A |
| De 3 680 à 7 400 W | 6 mm² | 32 A |
Si votre installation diffère, une mise à niveau par un professionnel peut être nécessaire pour rester dans le cadre de la norme NFC 15-100. Vérifiez également que votre tableau électrique dispose d’un emplacement libre pour ce circuit dédié, car les plaques à induction ne doivent jamais partager leur ligne avec d’autres appareils.
Boîte de raccordement, prise spécialisée ou domino : que choisir en pratique
Les plaques sont en principe raccordées sur une boîte de connexion ou une sortie de câble plutôt que sur une simple prise. Cette solution limite les faux contacts et supporte mieux les intensités élevées, parfois au-delà de 30 ampères en pointe.
Les dominos électriques peuvent être utilisés à condition qu’ils soient de bonne qualité, correctement dimensionnés et bien serrés. Ils doivent être logés dans un coffret adapté, jamais en vrac derrière un meuble. Privilégiez les bornes automatiques à ressort de type Wago, plus fiables dans le temps et ne nécessitant pas de resserrage ultérieur.
Certains électriciens installent une prise 32 A pour faciliter le remplacement futur de l’appareil, mais cette pratique reste moins courante pour les plaques encastrées qui sont généralement raccordées en dur.
Où installer la sortie de câble pour un branchement accessible et sécurisé
La sortie de câble doit rester accessible, tout en étant protégée des projections et de la chaleur. On la place généralement dans le meuble sous la plaque, à une hauteur d’environ 30 à 50 cm du sol, sur le côté gauche ou droit pour éviter les tensions sur le cordon d’alimentation.
L’important est de pouvoir y accéder facilement en cas de maintenance, sans avoir à démonter toute la cuisine. Évitez de placer la sortie directement sous le centre de la plaque, car cela compliquerait son remplacement. Assurez-vous également qu’elle reste éloignée des canalisations d’eau et des zones à forte humidité.
Réaliser le branchement d’une plaque induction 4 fils étape par étape
Une fois l’installation vérifiée, vous pouvez passer au branchement concret des 4 fils de la plaque. La méthode reste la même : couper le courant, identifier chaque conducteur, le raccorder à la bonne borne, puis vérifier soigneusement. En cas de moindre hésitation sur la configuration, il vaut mieux interrompre et demander l’avis d’un électricien.
Comment raccorder les 4 fils de la plaque aux fils du mur en sécurité
Commencez par couper le disjoncteur général de votre logement, pas seulement celui de la cuisine. Vérifiez ensuite l’absence de tension avec un testeur ou un multimètre sur les fils de la sortie de câble. Cette vérification n’est pas optionnelle, même si vous êtes sûr d’avoir coupé le bon disjoncteur.
Dénudez les extrémités des fils sur environ 10 à 12 mm, sans entailler les brins de cuivre. Reliez ensuite la phase de la plaque (fil marron ou noir) à la phase de l’installation, le neutre (fil bleu) au neutre, puis les fils de terre (vert/jaune) ensemble sur la borne de protection. Les connexions doivent être fermement serrées, sans cuivre apparent, pour éviter tout échauffement ultérieur.
Vérifiez que chaque fil est bien maintenu en tirant légèrement dessus. Un fil qui bouge indique un mauvais serrage et doit être refait immédiatement. Une fois toutes les connexions réalisées, rangez soigneusement les fils dans la boîte de raccordement et refermez le couvercle.
Branchement plaque induction 4 fils en monophasé 230 V : schéma type expliqué
Dans la plupart des logements, la plaque 4 fils est câblée en monophasé 230 V. Le schéma type montre un seul conducteur de phase, un neutre et un ou deux conducteurs de terre tous reliés entre eux sur la borne de protection de l’installation.
Voici le raccordement standard :
- Phase installation (marron/noir) → Phase plaque (L ou L1)
- Neutre installation (bleu) → Neutre plaque (N)
- Terre installation (vert/jaune) → Terres plaque (symbole terre, les deux fils ensemble)
Les éventuels ponts internes du bornier de la plaque (entre L1 et L2, ou entre deux bornes de terre) sont alors déjà prévus par le fabricant pour ce type de branchement. Si votre plaque possède des cavaliers amovibles, la notice vous indiquera s’ils doivent être maintenus ou retirés selon le type de raccordement.
Que faire si les 4 fils ne correspondent pas aux couleurs habituelles
Lorsque vous ne retrouvez pas les couleurs standards, il ne faut jamais brancher au hasard. Recherchez l’étiquette ou le schéma sur le dessous de la plaque, qui indique précisément à quoi correspond chaque fil. Ce document porte souvent la mention « wiring diagram » ou « schéma de raccordement ».
Si cette information manque ou reste ambiguë, la seule option vraiment sûre est de confier le raccordement à un professionnel qualifié. Tenter un branchement approximatif peut détruire instantanément la carte électronique de la plaque, un dommage qui coûte souvent plusieurs centaines d’euros et n’est pas couvert par la garantie en cas d’erreur de l’utilisateur.
En dernier recours, contactez le service technique du fabricant avec la référence exacte de votre modèle. Ils pourront vous communiquer le schéma correct ou vous orienter vers un installateur agréé.
Sécurité, erreurs fréquentes et recours à un électricien professionnel
Brancher soi-même une plaque à induction 4 fils est parfois autorisé, mais jamais anodin. Une inversion phase/neutre, un oubli de terre ou un serrage insuffisant peuvent endommager l’appareil ou mettre votre foyer en danger. Il est donc utile de connaître les pièges classiques, les signes d’un mauvais branchement et le moment où faire appel à un expert s’impose.
Quelles erreurs de branchement d’une plaque induction faut-il absolument éviter
Les erreurs les plus fréquentes sont l’absence de raccordement à la terre, le mélange de deux phases en mono ou le serrage trop faible des conducteurs. Ces fautes peuvent provoquer disjonctions répétées, échauffements anormaux, voire dommages irréversibles sur la carte électronique.
Autre erreur courante : raccorder une plaque puissante sur un circuit de prises classiques en 2,5 mm². Le câble va chauffer progressivement et peut finir par fondre à l’intérieur de la gaine, avec un risque d’incendie réel. Vérifier calmement chaque borne avant la remise sous tension réduit fortement ces risques.
Enfin, ne laissez jamais de cuivre dénudé apparent au niveau des connexions. Chaque brin de cuivre doit être inséré complètement dans la borne ou le domino, sans possibilité de contact accidentel avec d’autres conducteurs ou avec des éléments métalliques du meuble.
Quels signes doivent vous alerter après le branchement de la plaque induction
Une odeur de chaud suspecte, des bruits anormaux ou des coupures fréquentes du disjoncteur doivent vous mettre en alerte immédiatement. Si la plaque affiche des codes erreur dès l’allumage (souvent E0, E1 ou F2 selon les marques), il ne faut pas insister et couper immédiatement le courant.
Un autre signe inquiétant est un fonctionnement irrégulier des foyers : certains ne chauffent pas, d’autres déclenchent le disjoncteur dès qu’on les sollicite à pleine puissance. Dans ces cas, un contrôle du câblage par un électricien s’impose avant toute nouvelle tentative.
Méfiez-vous également d’un bornier ou d’une boîte de connexion qui devient chaud au toucher après quelques minutes d’utilisation. C’est le signe d’une mauvaise connexion ou d’un câble sous-dimensionné, deux problèmes qui nécessitent une intervention rapide.
Quand est-il préférable de confier le branchement à un électricien agréé
Dès que l’installation n’est pas clairement conforme (ancien logement, doute sur la puissance, couleur des fils inhabituelle), l’intervention d’un électricien est fortement recommandée. C’est aussi le cas si vous n’êtes pas à l’aise avec les schémas électriques ou les mesures de sécurité de base.
Au-delà de la sécurité, un branchement réalisé par un professionnel protège votre garantie constructeur et votre assurance habitation. En cas de sinistre lié à un défaut électrique, l’assurance peut refuser sa prise en charge si l’installation n’a pas été réalisée dans les règles de l’art par une personne compétente.
Le coût d’une intervention pour brancher une plaque à induction varie entre 80 et 150 euros en moyenne, un investissement raisonnable comparé au prix d’une plaque neuve ou aux conséquences d’un problème électrique grave. Si vous devez faire tirer une nouvelle ligne depuis le tableau, comptez plutôt entre 200 et 400 euros selon la complexité du chantier.
En résumé, brancher une plaque induction 4 fils demande de la rigueur et de respecter scrupuleusement les codes couleur, les sections de câble et les protections électriques. Si vous suivez méthodiquement les étapes et que votre installation est conforme, vous pouvez réaliser ce branchement vous-même en toute sécurité. Dans le doute, n’hésitez jamais à faire appel à un électricien qualifié : votre sécurité et celle de votre logement valent bien cette précaution.
