Vous cherchez à comprendre comment fonctionne un circuit électronique, comment le concevoir ou simplement mieux lire un schéma sans être ingénieur ? Vous êtes au bon endroit : nous allons partir des bases indispensables, illustrer avec des exemples simples, puis ouvrir vers des circuits plus complexes et des conseils concrets. En quelques minutes, vous disposerez d’une vision claire pour débuter, réviser ou structurer un projet électronique.
Comprendre le fonctionnement d’un circuit électronique pas à pas
Avant de manipuler des composants, il est crucial de comprendre ce qui se passe réellement dans un circuit électronique. Cette partie pose les fondations : courant, tension, composants de base et types de montages. Vous aurez rapidement les repères nécessaires pour décoder la plupart des circuits simples que vous rencontrerez.

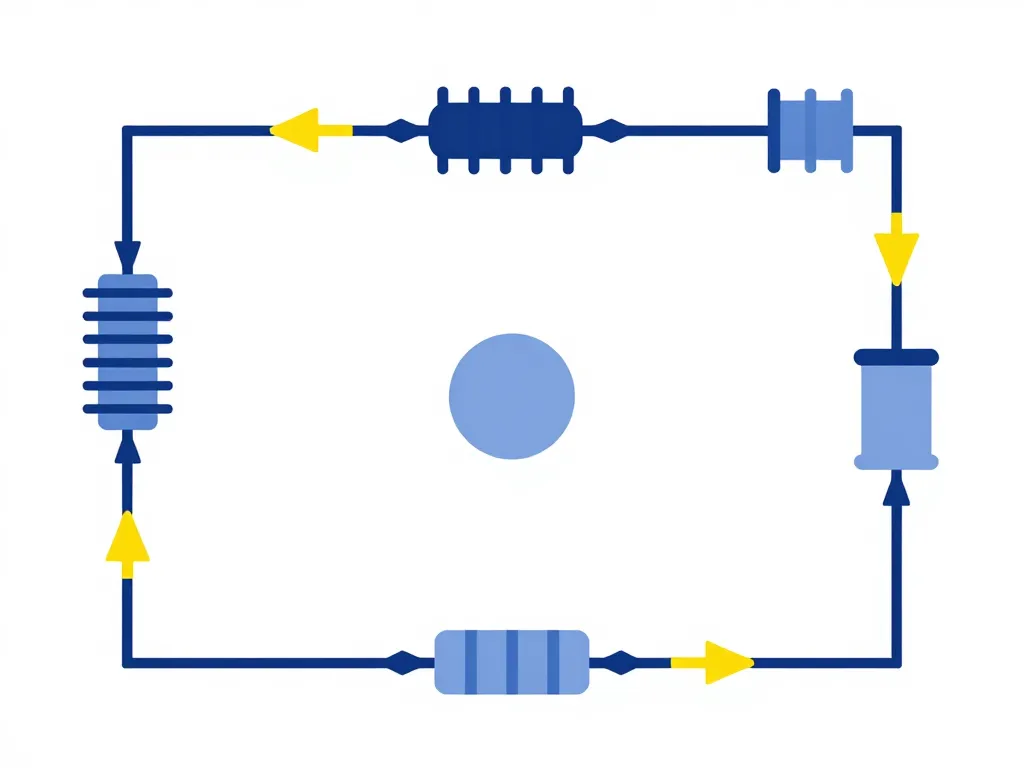

Comment un circuit électronique fait-il circuler le courant de façon contrôlée ?
Un circuit électronique est une boucle fermée qui permet au courant de circuler entre une source et des composants. Ces composants, comme les résistances, diodes ou transistors, servent à contrôler, limiter ou modifier ce flux. L’ensemble crée une fonction précise : allumer une LED, amplifier un signal, déclencher un relais, etc.
Le principe repose sur la différence de potentiel, ou tension, entre deux points. Lorsque cette différence existe et qu’un chemin conducteur relie ces points, les électrons se déplacent de la borne négative vers la borne positive. La résistance des matériaux et des composants définit l’intensité du courant qui traverse le circuit. C’est cette capacité à diriger et moduler le flux électrique qui rend possible toutes les applications modernes.
Les composants électroniques incontournables à connaître avant de se lancer
Les résistances limitent le courant et divisent les tensions. Elles se reconnaissent par leurs anneaux de couleur qui indiquent leur valeur en ohms. Les condensateurs stockent temporairement de l’énergie sous forme électrique et filtrent les variations parasites. Attention à respecter leur polarité pour les modèles électrolytiques.
Les diodes laissent passer le courant dans un seul sens, idéales pour redresser un signal ou protéger un montage. Les transistors, véritables cœurs des circuits actifs, permettent d’amplifier ou de commuter des signaux. Enfin, les circuits intégrés regroupent des dizaines voire des millions de composants dans un seul boîtier compact.
| Composant | Rôle principal | Exemple d’usage |
|---|---|---|
| Résistance | Limiter le courant | Protection de LED |
| Condensateur | Filtrer et stocker | Alimentation stabilisée |
| Diode | Bloquer un sens | Redressement AC/DC |
| Transistor | Amplifier, commuter | Interrupteur électronique |
| Circuit intégré | Fonction complexe | Microcontrôleur, ampli audio |
Pourquoi la différence entre courant continu et alternatif est-elle si importante ?
Un circuit électronique ne réagit pas de la même façon selon qu’il est alimenté en courant continu (DC) ou alternatif (AC). Le courant continu maintient une polarité constante et alimente la plupart des appareils portables, microcontrôleurs, LED ou capteurs. C’est le format standard de l’électronique numérique moderne.
Le courant alternatif, lui, change de sens et d’amplitude selon une fréquence donnée, généralement 50 Hz en Europe. Il est utilisé pour transporter l’énergie sur de longues distances et alimente le secteur domestique. Pour l’utiliser dans un circuit électronique basse tension, il faut d’abord le transformer puis le redresser à l’aide de diodes et le filtrer avec des condensateurs.
Types de circuits électroniques et exemples concrets à connaître
Une fois les bases posées, la question devient très pratique : quels sont les principaux types de circuits électroniques et à quoi servent-ils réellement dans la vie courante ? Dans cette partie, nous passons en revue les grandes familles avec des exemples simples et visuels. L’objectif est que vous puissiez rapidement faire le lien entre la théorie et les applications concrètes.
Circuits électroniques analogiques et numériques : quelles différences au quotidien ?
Les circuits analogiques traitent des signaux continus qui peuvent prendre une infinité de valeurs. Un amplificateur audio, par exemple, reproduit fidèlement les variations du signal sonore capté par un microphone. Les thermomètres, capteurs de lumière ou régulateurs de vitesse moteur reposent également sur ce principe.
Les circuits numériques, eux, travaillent avec des niveaux logiques (0 et 1). Ils constituent le cœur des ordinateurs, smartphones, Arduino, Raspberry Pi et systèmes embarqués. Dans un produit moderne comme une enceinte connectée, vous trouverez presque toujours une combinaison subtile des deux : l’audio reste analogique, tandis que le contrôle, la connexion Wi-Fi et le traitement du signal sont numériques.
Exemples de petits circuits électroniques simples à reproduire en sécurité
Un clignotant à LED avec un NE555 est le grand classique. Ce circuit intégré génère une impulsion régulière qui allume et éteint une LED selon un rythme ajustable. Avec une poignée de résistances et condensateurs, vous obtenez un montage visuel et pédagogique.
Un détecteur de luminosité utilise une LDR (résistance photosensible) associée à un transistor. Quand la lumière baisse, la résistance de la LDR augmente, déclenchant la conduction du transistor qui allume une LED. Idéal pour une veilleuse automatique.
Un petit amplificateur audio à base de LM386 permet d’amplifier le son d’un téléphone vers un haut-parleur. Ces trois exemples utilisent peu de composants, restent peu dangereux (basse tension) et permettent de comprendre visuellement l’effet de chaque élément. En les montant sur breadboard, vous pouvez modifier des valeurs et observer immédiatement le résultat.
De l’alimentation au filtrage : circuits indispensables dans tout montage électronique
La quasi-totalité des systèmes électroniques reposent sur une alimentation stable, bien filtrée et protégée. Un régulateur de tension comme le 7805 transforme une tension variable ou élevée en 5 V constant, indispensable pour alimenter des circuits logiques.
Les ponts de diodes redressent le courant alternatif en continu, tandis que les condensateurs de filtrage lissent les variations résiduelles. Ne négligez jamais cette partie : une alimentation mal conçue provoque des dysfonctionnements aléatoires, voire la destruction prématurée de vos composants. Un simple fusible ou une diode de protection placée en série peut sauver un projet entier.
Concevoir et lire un schéma de circuit électronique efficacement
Comprendre et utiliser un circuit électronique passe aussi par la capacité à lire un schéma clair, voire à en dessiner un soi-même. Cette partie vous guide sur la méthode, les symboles et quelques erreurs typiques à éviter. L’idée est de vous rendre plus à l’aise face à un plan, qu’il soit tiré d’un livre, d’un forum ou d’un logiciel CAO.
Comment lire un schéma de circuit électronique sans se sentir dépassé ?
Commencez par repérer l’alimentation (souvent symbolisée par VCC ou +) et la masse (GND ou symbole terre). Ensuite, suivez le chemin du signal principal depuis l’entrée vers la sortie. Ne vous laissez pas impressionner par la densité : identifiez les blocs fonctionnels plutôt que chaque composant isolé.
Par exemple, dans un schéma d’amplificateur, repérez l’entrée audio, le bloc d’amplification (transistors ou circuit intégré), le filtrage et la sortie vers le haut-parleur. Gardez à portée de main une table de symboles électroniques pour lever rapidement les doutes sur un composant inconnu. Avec la pratique, votre œil s’habitue et la lecture devient fluide.
Principes de base pour concevoir un circuit électronique simple et fiable
Pour créer un circuit électronique, on part d’un besoin précis : allumer une LED quand il fait nuit, mesurer une température, piloter un moteur. Ensuite, on découpe cette fonction en blocs simples. Chaque bloc est traduit en sous-circuit à l’aide de composants standards.
Respectez toujours les limites de tension, courant et puissance de chaque composant. Par exemple, une LED standard supporte 20 mA maximum : utilisez donc une résistance série pour limiter le courant. Avant toute réalisation physique, une vérification croisée du schéma et, si possible, une simulation permettent d’éviter les erreurs grossières comme une polarité inversée ou une résistance sous-dimensionnée.
Outils de CAO et simulateurs pour valider un circuit électronique avant montage
Des logiciels comme KiCad, EasyEDA ou Proteus facilitent la création de schémas propres et la préparation des circuits imprimés. Ils intègrent des bibliothèques de composants et automatisent le routage des pistes. Vous gagnez en clarté et évitez les oublis de connexion.
Les simulateurs SPICE, intégrés ou séparés comme LTspice, permettent de tester tensions, courants et comportements transitoires avant d’acheter le moindre composant. Vous pouvez observer la réponse en fréquence d’un filtre, vérifier la stabilité d’une alimentation ou valider le point de fonctionnement d’un transistor. Cette étape fait gagner du temps, limite les coûts et évite parfois des heures de dépannage fastidieux.
Bonnes pratiques, sécurité et progression en électronique pas à pas
Manipuler un circuit électronique implique des enjeux de sécurité, de fiabilité et de méthode d’apprentissage. Dans cette dernière partie, nous rassemblons des conseils concrets pour travailler proprement, progresser étape par étape et éviter les incidents coûteux. Vous pourrez ainsi aborder vos projets avec plus de confiance et de sérénité.
Quelles règles de sécurité respecter avec un circuit électronique alimenté ?
Dès que vous travaillez au-delà de quelques volts, la prudence s’impose, et c’est impératif sur le secteur 230 V. Débranchez toujours avant toute modification, utilisez des alimentations de laboratoire protégées contre les courts-circuits, et évitez de manipuler avec les mains humides ou un plan de travail métallique nu.
En cas de doute, restez sur de la basse tension (5 à 24 V) et demandez l’avis d’un professionnel avant de monter en puissance. Vérifiez que les condensateurs haute tension sont bien déchargés avant de toucher les pistes. Portez des lunettes de protection lors de soudures ou de tests sous tension. Ces précautions simples évitent la plupart des accidents domestiques liés à l’électronique.
Bonnes pratiques pour câbler un circuit électronique propre, stable et durable
Les fils trop longs, les masses mal organisées ou les connexions approximatives sont la source de nombreux dysfonctionnements. Privilégiez un câblage court et clair, avec des couleurs cohérentes : rouge pour le positif, noir pour la masse, d’autres couleurs pour les signaux.
Sur circuit imprimé, réalisez des soudures nettes : juste assez d’étain pour enrober le composant sans faire de boule. Vérifiez les polarités et les brochages avant mise sous tension. Un simple tableau récapitulatif collé près de votre plan de travail peut sauver un composant coûteux. Enfin, utilisez des supports pour les circuits intégrés afin de pouvoir les remplacer facilement.
Comment progresser en électronique grâce à des projets de circuits adaptés à votre niveau ?
Commencez par des kits pédagogiques ou des montages à base d’Arduino ou Raspberry Pi pour garder une dimension ludique. Ces plateformes offrent une documentation riche, des exemples de code et une communauté active. Vous apprenez en faisant, et l’erreur devient une étape normale du processus.
Augmentez progressivement la complexité : d’abord reproduire un schéma éprouvé, puis le modifier pour l’adapter à vos besoins, enfin concevoir vos propres circuits électroniques. Tenez un carnet de notes avec les valeurs testées, les erreurs rencontrées et les solutions trouvées. L’important n’est pas de « tout savoir » mais de multiplier les expériences concrètes pour ancrer vos connaissances et développer votre intuition.
En suivant ces étapes et en respectant les bonnes pratiques, vous transformerez rapidement votre curiosité en compétences solides. L’électronique devient alors un terrain de jeu créatif, accessible à tous ceux qui acceptent de commencer simplement et de progresser avec méthode.
