Différentiel type A ou AC : choisissez selon le circuit à protéger
Entre un différentiel type A et un type AC, le choix dépend des circuits alimentés et des appareils raccordés. Le type AC convient à de nombreux usages courants. Le type A détecte aussi les courants continus pulsés produits par certains équipements électroniques. Dans un tableau domestique, leur répartition doit protéger les personnes et respecter la norme NF C 15-100.
Ce que surveille réellement un interrupteur différentiel
L’interrupteur différentiel compare en permanence le courant qui entre dans un circuit et celui qui en ressort. Si une partie du courant s’échappe vers la terre, par exemple à travers la carcasse métallique d’un appareil défectueux ou le corps d’une personne, il détecte ce déséquilibre et coupe l’alimentation.
Dans un logement, la sensibilité utilisée pour la protection des personnes est généralement de 30 mA. Ce chiffre correspond au seuil de déclenchement du dispositif. Il ne décrit ni la puissance des appareils ni le calibre de l’interrupteur. Sa fonction est de limiter le risque d’électrocution en cas de défaut d’isolement.
Interrupteur différentiel et disjoncteur : deux rôles complémentaires
Un interrupteur différentiel ne protège pas l’installation contre une surcharge ou un court-circuit. Cette mission revient aux disjoncteurs divisionnaires placés après lui sur la rangée. Un disjoncteur différentiel réunit ces deux protections dans un même appareil.

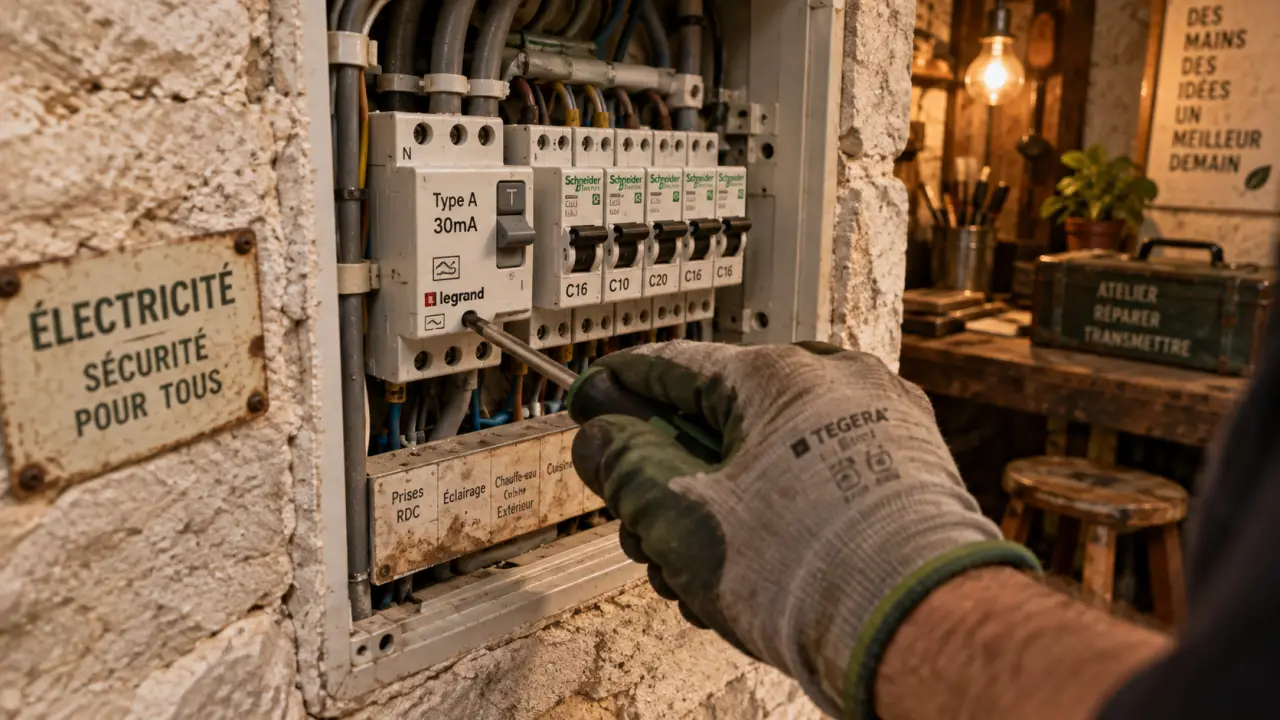

Dans un tableau électrique résidentiel, la configuration la plus courante comprend un interrupteur différentiel en tête de rangée, suivi de plusieurs disjoncteurs divisionnaires. Le différentiel surveille les fuites de courant. Les disjoncteurs divisionnaires protègent ensuite chaque circuit contre les surintensités.
Type A ou type AC : la différence qui compte dans le tableau
Les deux appareils détectent les défauts de courant alternatif. La différence apparaît lorsque certains équipements électroniques génèrent une composante de courant continu pulsé. Un type AC n’est pas conçu pour détecter ce type de défaut, tandis que le type A le peut.
| Critère | Différentiel type AC | Différentiel type A |
|---|---|---|
| Courants détectés | Courants alternatifs sinusoïdaux | Courants alternatifs et courants continus pulsés |
| Usage principal | Circuits domestiques courants | Circuits alimentant certains appareils à électronique de puissance |
| Compatibilité avec les plaques et le lave-linge | Non adaptée lorsque la norme impose un type A | Adaptée et requise pour ces circuits dédiés |
| Niveau de détection | Protection standard contre les défauts alternatifs | Protection élargie |
Pourquoi les appareils modernes changent la donne
Une plaque à induction, un lave-linge avec électronique de commande, un variateur de puissance ou une alimentation à découpage ne se comportent pas comme une simple charge résistive. Leur fonctionnement peut créer des formes particulières de courant résiduel. Le type A évite qu’un défaut de cette nature soit mal détecté par une protection limitée au courant alternatif.
Le choix du type A répond donc à la nature du courant susceptible d’apparaître sur le circuit. Il ne dépend pas uniquement de la puissance de l’appareil. Un équipement électronique peut nécessiter une protection différente d’une charge résistive, même si les deux sont installés dans un logement.
Le type A ne corrige toutefois pas un tableau mal conçu. Ajouter un appareil plus couvrant sans vérifier le calibre, la section des conducteurs, les disjoncteurs associés et la répartition des départs ne règle pas une installation surchargée. La sécurité repose sur une chaîne cohérente : alimentation, protection différentielle, protection contre les surintensités et raccordements correctement réalisés.
Les circuits à placer sous un différentiel type A
La norme NF C 15-100 impose un interrupteur différentiel type A pour les circuits dédiés aux plaques de cuisson et au lave-linge. Ce choix répond à la possibilité que ces équipements produisent des courants continus pulsés. Il ne s’agit donc pas d’une simple préférence de confort.
Pour les autres circuits, le choix se fait selon l’appareil alimenté et les exigences de l’installation. Il faut regarder le circuit dans son ensemble, plutôt que de se baser uniquement sur le nom ou la puissance de l’équipement.
Bornes de recharge et équipements spécifiques
Une borne de recharge pour véhicule électrique demande une attention particulière. Son dispositif de protection doit être choisi selon les caractéristiques de la borne et de son système de détection des courants de défaut.
Il ne faut donc pas déduire automatiquement qu’un simple type A convient à toutes les configurations. Les prescriptions du fabricant de la borne et la conception du circuit dédié doivent être vérifiées avant le raccordement. Ce cas ne se traite pas comme un circuit domestique courant.
Four, lave-vaisselle, chauffe-eau : éviter les raccourcis
Le fait qu’un appareil soit électronique ne signifie pas, à lui seul, qu’il doit obligatoirement être placé sous un type A. Un four, un lave-vaisselle, un chauffe-eau, un congélateur ou des radiateurs peuvent être répartis sous un type AC lorsque les exigences de l’installation le permettent.
À l’inverse, installer un type A à la place d’un type AC reste possible. Il offre une détection plus large, à condition que sa sensibilité, son calibre, les conducteurs et les protections associées soient correctement dimensionnés. Le type A peut donc remplacer un type AC dans une organisation adaptée, mais il ne dispense pas de vérifier le tableau.
Choisir la bonne référence : sensibilité, calibre et nombre de départs
Le marquage d’un différentiel rassemble plusieurs informations. Pour un logement, la sensibilité de 30 mA concerne la protection des personnes. Le type, A ou AC, définit les formes de courant détectées. Le calibre, exprimé en ampères, indique l’intensité maximale que l’interrupteur peut supporter sans être surchargé.
| Élément à vérifier | Ce qu’il détermine | Point de vigilance |
|---|---|---|
| Sensibilité | Déclenchement en cas de fuite de courant | 30 mA pour la protection des personnes dans le logement |
| Type A ou AC | Nature des défauts détectés | Type A requis pour les plaques de cuisson et le lave-linge |
| Calibre 25 A, 40 A ou 63 A | Intensité admissible par l’interrupteur | À calculer selon les circuits effectivement alimentés |
| Nombre de circuits | Répartition des départs sur une rangée | Maximum de 8 circuits par différentiel |
Un calibre de 40 A ou 63 A ne se choisit donc pas en fonction du type A ou AC, mais de la charge potentielle située en aval. Un modèle 63 A n’améliore pas la sensibilité de détection. Il admet simplement une intensité plus élevée. Le calibre doit rester cohérent avec le disjoncteur de branchement, les protections des circuits et le mode de calcul retenu pour le tableau.
Le nombre de départs compte aussi. Un différentiel peut protéger au maximum 8 circuits selon les éléments pris en compte ici. Cette limite doit être respectée lors de la répartition des disjoncteurs sur la rangée. Elle évite de regrouper trop de circuits sous un même appareil et facilite l’organisation du tableau.
Organiser le tableau sans concentrer tous les risques
L’interrupteur différentiel se place en tête de rangée sur le rail DIN, avant les disjoncteurs divisionnaires qu’il protège. La norme NF C 15-100 prévoit au minimum 2 interrupteurs différentiels dans un logement. Un logement de moins de 35 m² doit disposer d’au moins 2 différentiels. Au-delà de 100 m², il en faut au moins 3.
Répartir les circuits ne sert pas uniquement à respecter la conformité. Si un défaut fait déclencher un différentiel, tous les circuits placés sous lui sont coupés. Évitez donc de mettre l’éclairage, le réfrigérateur, le chauffage et les prises principales sur une seule et même rangée. Une organisation équilibrée limite les conséquences d’un déclenchement et facilite le repérage du circuit en cause.
Cette répartition doit aussi tenir compte des circuits imposant un type A. Les plaques de cuisson et le lave-linge doivent être placés sous la protection prévue pour eux. Les autres circuits peuvent être distribués en fonction de leur usage, de leur charge et des caractéristiques de l’installation.
Les contrôles utiles avant la mise en service
Vérifiez le marquage A ou AC, la sensibilité de 30 mA, le calibre, le nombre de départs et la présence d’un disjoncteur adapté pour chaque circuit. Le bouton de test de l’interrupteur différentiel permet de vérifier son déclenchement.
Pour une création, une rénovation importante ou un doute sur le raccordement au peigne, l’intervention d’un électricien qualifié reste la solution la plus sûre. La conformité ne dépend jamais du seul choix entre type A et type AC. Elle repose aussi sur le dimensionnement du tableau, la protection de chaque circuit et la qualité des raccordements.
