Vous cherchez un schéma de relais clignotant clair pour câbler ou dépanner vos clignotants ? Vous êtes au bon endroit : nous allons partir de la fonction du relais, puis aller vers des schémas concrets, étape par étape. L’objectif est que vous puissiez identifier les bornes, réaliser le bon branchement et éviter les erreurs fréquentes, que ce soit sur une voiture, une moto ou un montage LED. Que vous remplaciez un relais défaillant sur votre Renault, que vous souhaitiez installer des clignotants à LED sur votre Honda ou simplement comprendre pourquoi vos feux clignotent trop vite, ce guide pratique vous accompagne dans chaque manipulation.
Rôle du relais clignotant et bases à connaître
Avant de plonger dans les schémas, il est utile de bien comprendre à quoi sert réellement un relais clignotant. Cela vous aidera à lire les repères, choisir le bon modèle et interpréter les diagrammes de câblage. En quelques notions simples, vous éviterez les branchements hasardeux et les pannes récurrentes.
Comment fonctionne un relais clignotant dans un circuit de signalisation
Le relais clignotant est un interrupteur commandé qui ouvre et ferme le circuit périodiquement pour faire clignoter les lampes. Dans un relais électromécanique classique, une résistance chauffe une lame bimétallique qui se déforme puis revient en position initiale, créant ainsi l’intermittence. Le cycle se répète tant que le courant circule, produisant cette cadence régulière de 60 à 120 clignotements par minute que vous connaissez bien.
Sur les modèles électroniques, ce sont des composants à semi-conducteurs qui assurent cette fonction sans pièces mobiles. Le principe reste le même : créer une intermittence stable. Comprendre ce fonctionnement vous permet de repérer si la panne vient du relais lui-même, de l’alimentation électrique ou simplement d’une ampoule grillée.
Les différents types de relais clignotants et leurs notations courantes
On trouve des relais à 2 broches, 3 broches ou même 5 broches, avec des repères qui varient selon les constructeurs. Les notations les plus fréquentes sont :
| Borne | Désignation | Fonction |
|---|---|---|
| 49 | Entrée alimentation | +12V après contact |
| 49a | Sortie clignotante | Vers commodo ou clignotants |
| 31 | Masse | Retour négatif |
| L | Left (gauche) | Clignotants gauches |
| R | Right (droite) | Clignotants droits |
| C | Commun | Alimentation commune |
Chaque norme (DIN pour l’automobile européenne, SAE pour les véhicules américains, ou normes spécifiques aux motos japonaises) a ses habitudes. Cette diversité peut dérouter au moment de lire un schéma, d’où l’importance de toujours vérifier la documentation fournie avec votre relais.
Pourquoi la charge des ampoules influe sur la cadence de clignotement
Sur les relais thermiques classiques, la valeur en watts des ampoules conditionne directement la fréquence de clignotement. Une ampoule de 21W produit un certain échauffement dans la résistance du relais, qui détermine le temps de déformation de la lame bimétallique. Si vous montez quatre clignotants de 10W au lieu de deux de 21W, la charge totale change et perturbe ce cycle.
Quand une ampoule grille, la charge totale baisse brutalement, ce qui accélère la cadence : c’est le signal typique d’une ampoule morte. Avec des LED, ce comportement est encore plus marqué car leur consommation est 10 fois moindre. Un clignotant LED de 2W ne chauffe pas assez le relais thermique, d’où l’intérêt de choisir un relais électronique spécial LED ou d’ajouter des résistances de charge.

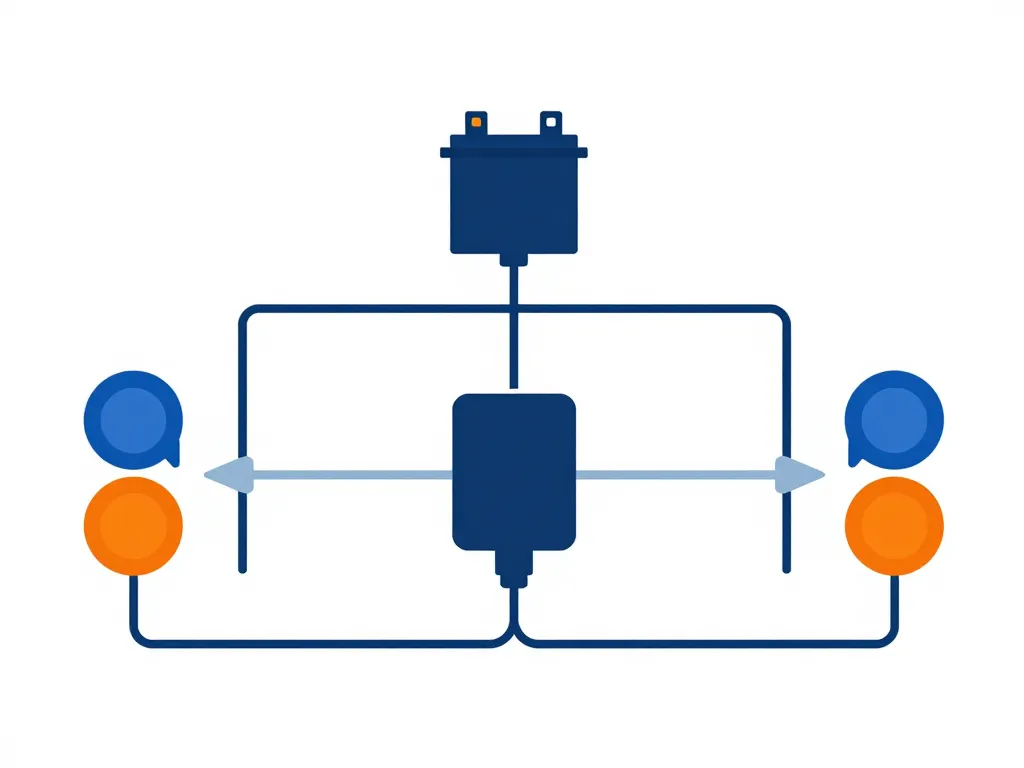

Lire un schéma de relais clignotant sans se tromper
Un schéma de relais clignotant peut sembler complexe au premier coup d’œil, mais il obéit à une logique simple. En apprenant à identifier les symboles, les numéros de bornes et le chemin du courant, vous pourrez suivre ou adapter n’importe quel diagramme. Cette étape est la clé avant de passer au câblage réel.
Comment identifier les bornes 49, 49a, 31, L et R sur un schéma
Les bornes 49 et 49a désignent généralement l’entrée et la sortie du relais clignotant. La borne 49 reçoit le +12V après contact, c’est-à-dire une tension présente uniquement quand la clé est tournée. La borne 49a délivre cette tension de façon intermittente vers les clignotants ou vers le commodo.
La borne 31 correspond à la masse, le retour négatif du circuit. Sur un schéma, vous la reconnaissez au symbole de terre ou au trait épais relié à la carrosserie. Les repères L et R renvoient aux circuits gauche et droit, parfois regroupés en aval d’un commodo qui fait office d’aiguillage. Pour confirmer le rôle de chaque borne, suivez le chemin du courant depuis le + batterie, passez par le contact, puis le relais, le commodo et enfin les lampes.
Schéma type d’un relais clignotant 3 broches sur voiture ou moto
Le schéma le plus courant montre le + après contact arrivant sur la borne 49, la borne 49a repartant vers le commodo, et la borne 31 reliée à la masse. À partir du commodo, deux fils partent : un vers les clignotants gauches, un vers les droits. Chaque clignotant est ensuite relié à la masse de l’autre côté, soit directement sur la carrosserie, soit via un point de masse commun.
Visualiser ce cheminement aide à comprendre pourquoi un mauvais retour de masse peut perturber tout le système. Si la masse du clignotant arrière droit est oxydée, le courant cherche un chemin de retour et peut remonter par le clignotant avant, créant un comportement erratique. Le schéma vous montre ces liaisons critiques que l’œil ne voit pas sous le faisceau.
Différences de schéma entre relais mécaniques, électroniques et modèles LED
Les relais mécaniques sont souvent représentés par un symbole de contact et un élément chauffant (résistance) ou une bobine. Vous pouvez voir un petit zigzag pour la résistance et un rectangle pour la lame bimétallique. Les relais électroniques se résument à un symbole de boîtier avec les numéros de broches, sans détail interne.
Les relais LED peuvent intégrer des composants supplémentaires (condensateurs, diodes) ou une polarité à respecter, parfois indiquée sur le schéma interne du fabricant. Certains modèles universels affichent plusieurs configurations de branchement sur leur boîtier : ne négligez pas ces petits dessins, ils expliquent pourquoi un relais dit universel ne fonctionne pas toujours sans adaptation.
Brancher un relais clignotant étape par étape en suivant le schéma
Une fois le schéma compris, reste à passer à l’action sans endommager le faisceau ni le relais. En procédant de manière méthodique, borne après borne, vous sécurisez votre montage. Que vous remplaciez un ancien relais ou ajoutiez des clignotants LED, la logique de branchement reste la même.
Étapes clés pour raccorder un relais clignotant 2 ou 3 broches
Commencez par identifier le + après contact avec un multimètre ou le schéma électrique du véhicule. Cherchez un fil qui ne présente de tension que lorsque le contact est mis. Raccordez ce fil à la borne d’entrée du relais, généralement la 49. Sur un relais 2 broches sans masse dédiée, le retour se fait par les ampoules elles-mêmes.
Reliez ensuite la sortie 49a vers le commodo ou directement vers les clignotants selon votre montage. Si votre relais possède une borne 31, reliez-la impérativement à un point de masse propre et solide : une vis de carrosserie décapée ou une cosse de masse existante. Vérifiez chaque connexion avec une légère traction pour vous assurer qu’aucune cosse ne se détache, puis remettez le contact pour tester.
Adapter le schéma d’origine lors du passage aux clignotants LED
Avec des clignotants LED, la consommation chute de 21W à environ 2W par feu. Cette faible charge perturbe les relais thermiques classiques qui restent fixes ou clignotent à une cadence folle. Deux options s’offrent à vous :
- Monter des résistances de puissance (50W 6Ω) en parallèle de chaque LED pour simuler la charge d’une ampoule classique. Inconvénient : elles chauffent beaucoup et annulent l’économie d’énergie des LED.
- Installer un relais électronique compatible LED, souvent étiqueté « LED flasher » ou « electronic flasher ». Ces modèles fonctionnent indépendamment de la charge et maintiennent une cadence stable.
Dans les deux cas, le schéma de câblage reste identique dans sa structure : + après contact, sortie vers commodo, masse. Seul le composant central change. Vérifiez bien la tension nominale (12V ou 24V pour poids lourds) avant de commander votre nouveau relais.
Comment contrôler votre branchement de relais clignotant en toute sécurité
Avant d’essayer en conditions réelles, testez chaque côté (gauche puis droit) à l’arrêt, en observant la cadence et la régularité du clignotement. Un bon relais produit environ 90 clignotements par minute, soit 1,5 par seconde. Si un côté reste fixe ou s’allume à peine, coupez immédiatement le contact et recontrôlez la polarité, les masses et la continuité des câbles.
Utilisez un multimètre en mode voltmètre pour mesurer la tension à chaque point clé : borne 49 (doit afficher 12V contact mis), borne 49a (doit osciller entre 0 et 12V), borne 31 (doit rester à 0V). Un simple contrôle visuel des cosses et des câbles pincés évite parfois des heures de recherche de panne. Vérifiez aussi qu’aucun fil ne frotte contre une partie métallique tranchante qui pourrait créer un court-circuit progressif.
Pannes fréquentes de relais clignotant et lecture du schéma pour dépanner
Même avec un bon schéma, les clignotants peuvent se comporter de façon étrange : cadence folle, clignotant fixe ou absence totale. En croisant les symptômes avec le diagramme de câblage, vous pouvez remonter rapidement à la cause. Cette approche évite les remplacements inutiles de relais ou de commodos.
Pourquoi vos clignotants clignotent trop vite ou restent allumés en continu
Une cadence trop rapide signale souvent une ampoule grillée ou une charge inadaptée, surtout après montage de LED. Le relais thermique détecte une baisse de consommation et accélère son cycle. Vérifiez visuellement chaque ampoule : avant gauche, avant droit, arrière gauche, arrière droit, plus les répétiteurs latéraux si votre véhicule en possède.
Un clignotement fixe ou absent peut indiquer un relais bloqué (lame bimétallique collée), une alimentation manquante (fusible grillé, mauvais contact) ou un défaut de masse. Relisez le schéma pour localiser où le courant devrait circuler, puis vérifiez chaque point critique avec un testeur. Sur certaines Peugeot 206 par exemple, la borne 31 du relais se trouve sous le tableau de bord et peut s’oxyder avec l’humidité.
Utiliser le schéma du relais clignotant pour remonter une panne électrique
Commencez par le + après contact au niveau du porte-fusible, puis avancez étape par étape en suivant les symboles du schéma vers les lampes. À chaque jonction (relais, commodo, connecteur), contrôlez la présence de tension (12V attendu) ou la continuité (0Ω en mode ohmmètre) selon ce que prévoit le diagramme.
Exemple concret : vos clignotants droits ne fonctionnent plus du tout. Vérifiez d’abord le fusible dédié (souvent 10A ou 15A), puis la tension en sortie de relais borne 49a (doit clignoter). Si elle clignote, avancez vers le commodo : débranchez le connecteur et mesurez la continuité entre l’entrée et la sortie quand vous actionnez le levier. Si elle est bonne, le problème est en aval, côté lampes ou masses. Cette méthode structurée, même si elle semble un peu scolaire, permet de résoudre la majorité des pannes sans démonter tout le faisceau.
Quand remplacer le relais clignotant et comment choisir le bon modèle
Si tous les branchements respectent le schéma et que la tension arrive bien au relais, celui-ci peut être en cause. Un relais électromécanique a une durée de vie limitée : après plusieurs milliers de cycles, la lame bimétallique se fatigue ou se colle. Un relais électronique peut griller suite à une surtension ou un court-circuit accidentel.
Pour choisir le bon modèle de remplacement, vérifiez :
- La tension nominale : 12V pour voitures et motos, 24V pour camions
- Le nombre de broches : 2, 3 ou 5 selon votre montage
- La compatibilité LED si vous avez remplacé vos ampoules classiques
- La cadence : certains relais proposent une fréquence réglable via une vis ou un potentiomètre
Un rapide coup d’œil au schéma imprimé sur le boîtier ou dans la notice vous aidera à vérifier qu’il s’intègre sans surprise dans votre montage. Sur les forums spécialisés comme Passion-Harley ou Meca-Passion, vous trouverez des retours d’expérience sur les modèles universels de marques comme Bosch, Hella ou des équivalents chinois moins chers mais parfois capricieux.
En maîtrisant la lecture et l’application d’un schéma de relais clignotant, vous gagnez en autonomie pour entretenir et dépanner votre véhicule. Ces quelques notions de base vous évitent des allers-retours coûteux chez le garagiste pour des problèmes souvent simples à résoudre avec un multimètre et un peu de méthode. Que vous rouliez en Citroën C3, Yamaha MT-07 ou Volkswagen Transporter, le principe reste identique : comprendre le circuit, suivre le schéma et contrôler chaque étape.
